WH型滑塊聯軸器 |

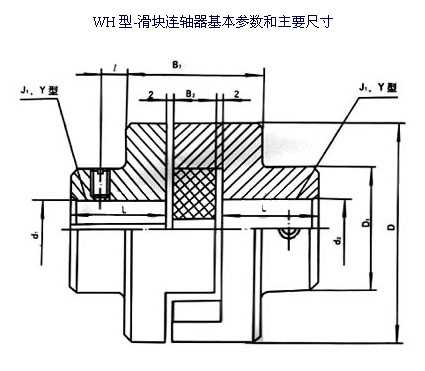

發布時間：2008/12/18 閱讀：3015次 滑塊聯軸器,WH型-滑塊連軸器基本參數和主要尺寸 mm 型號 公稱轉矩Tn(N.m) 許用轉速[n]r/min 軸孔直徑 軸孔長度 D D1 B1 B2 l 轉動慣量Kg.m2 質量kg d1 d2 Y J1 L mm WH1 16 10000 10,11 12,14 25-32 22-27 40 30 52 13 5 0.0007 0.6 32-42 27-30 WH2 31.5 8200 12,12,16,(17),18 50 32 56 18 5 0.0038 1.5 WH3 63 7000 16,(17),18,20,22 42-52 30-38 70 40 60 18 5 0.0063 1.8 52-62 38-44 WH4 160 5700 20,22,24,25,28 80 50 64 18 8 0.013 2.5 WH5 280 4700 25,28,30,32,35 62-82 44-60 100 70 75 23 10 0.045 5.8 82-112 60-84 WH6 500 3800 30,32,35,38,40,42,45 120 80 90 33 15 0.12 9.5 WH7 900 3200 40,42,45,48,50,55 112 84 150 100 120 38 25 0.43 25 112-142 84-107 WH8 1800 2400 50,55,60,63,65,70 190 120 150 48 25 1.98 55 WH9 3550 1800 65,70,75,80,85 172-212 132-167 330 190 180 58 40 4.9 85 172-212 132-167 WH10 5000 1500 80,85,90,95,100 330 190 180 58 40 7.5 120 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
